空港では毎日、多数の航空機が発着し、その周囲では手荷物の運搬や給油、機体の誘導などを担うさまざまな車両が稼働しています。近年は人手不足への対応や運用効率化に向け、こうした車両の自動運転化に期待が高まっています。
しかし空港は、公道とは異なる環境です。航空機、特殊車両、作業員が近接して活動するため、自動運転には公道以上に高い安全性が求められます。その実現を支える技術の一つが、高精度3次元地図データです。
本コラムでは、空港向け自動運転で高精度3次元地図データが果たす役割と、ダイナミックマップによる将来像について解説します。
空港は自動運転にとって特別な環境
空港内では、手荷物運搬車両、カーゴトラクター、コンテナドーリー牽引車、航空機プッシュバックトラクター、燃料補給車、ケータリング車、空港巡回車両など、さまざまなグランドハンドリング車両や支援車両の自動運転化が想定されます。
これらの車両は、エプロン、誘導路、サービス道路、駐機スポット周辺、貨物地区などを走行します。エプロンとは、航空機が駐機し、乗客の乗降や荷物の積み降ろし、給油などが行われるエリアのことです。また誘導路とは、滑走路と駐機エリアなどをつなぐ航空機の移動経路を指します。
空港では、こうした場所に航空機、作業員、複数種類の特殊車両が混在するため、車両単体の制御だけではなく、空港全体の運用情報を踏まえた安全設計が重要になります。
公道の自動運転では、信号や車線、歩行者、他の車両などを認識しながら走行します。一方、空港ではそれに加えて、航空機との距離、駐機スポットの利用状況、作業エリア、通行規制、車両ごとの役割なども考慮する必要があります。
つまり空港の自動運転では、「車両が周囲を見る」だけでなく、「空港全体の状況を理解しながら走る」ことが重要になります。
なぜ空港では高精度3次元地図データが必要なのか
近年の自動運転技術は、AIや高性能センサを活用し、車両が周囲の状況を認識しながら走行する方向へ進化しており、公道では車両単体で高度な走行を実現する事例も増えています。しかし空港では、空港特有の安全要求と運用条件に対応するために、センシング、地図データ、インフラ情報、運用情報を重ね合わせる多層的な安全確保が求められます。

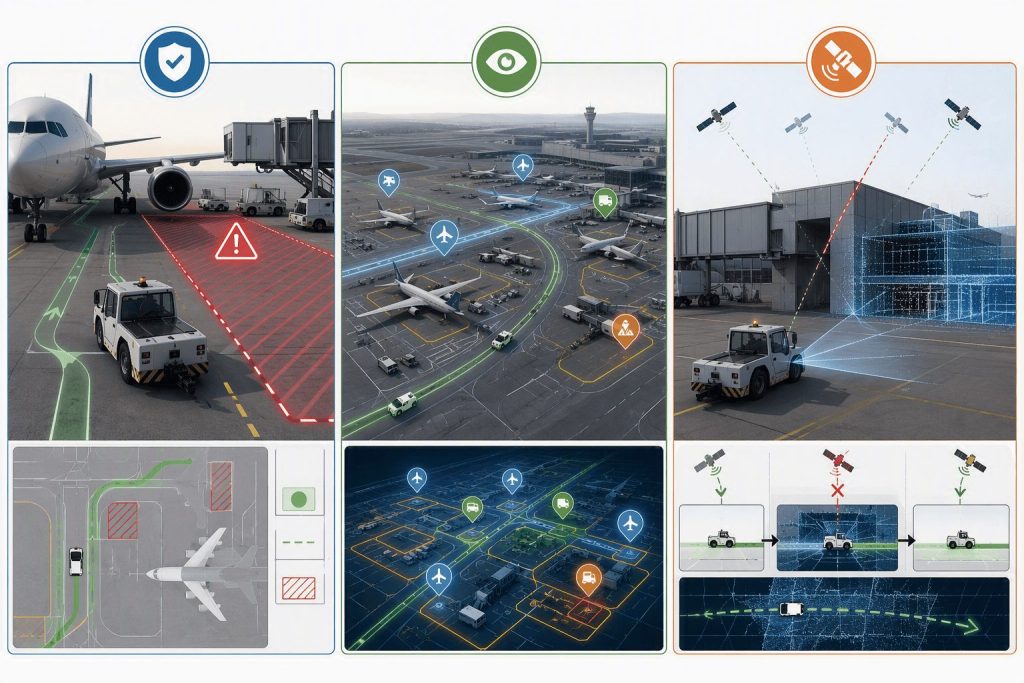

高精度3次元地図データが重要になる理由は、大きく3つあります。
①航空機との接触や誤進入を防ぐため
第一に、空港では航空機との接触や誤進入が、運航停止、遅延、欠航、設備損傷など大きな影響につながる可能性があります。そのため、車両センサが対象物を認識できることに加えて、あらかじめ定義された走行可能領域、停止位置、進入制限、作業エリアなどを地図データとして共有しておくことが重要です。
たとえば、車両が走行してよい範囲、必ず停止すべき位置、進入してはいけない区域を高精度3次元地図データとして整備しておくことで、車両は自分の位置と空港内のルールを照らし合わせながら走行できます。
これは、センサだけに判断を任せるのではなく、地図というもう一つの判断材料を持つことを意味します。空港のように高い安全性が求められる場所では、このような冗長な仕組みが重要になります。
②広い空港内で周囲の状況を把握しやすくするため
第二に、空港では見通し距離が長く、航空機や特殊車両の位置関係を早い段階で把握したい場面があります。
公道であれば、交差点や車線、信号などの情報をもとに、比較的限られた範囲の状況を判断する場面が多くあります。一方、空港では広いエプロンやサービス道路を走行するなかで、遠くにいる航空機や作業車両との位置関係を把握する必要があります。
このとき、車載センサだけに依存するのではなく、ダイナミックマップ上の位置情報、運行予定、作業計画と組み合わせることで、より安定した判断が可能になります。
ダイナミックマップとは、高精度3次元地図データを土台に、車両や航空機の位置、作業予定、通行規制など、時間とともに変化する情報を重ね合わせて活用する情報基盤のことです。
（参考：徹底解説！社名の由来でもある「ダイナミックマップ」とは？）
空港全体の状況をデジタル上で把握できれば、自動運転車両はより安全で効率的な経路選択や停止判断を行いやすくなります。
③GNSSが不安定な場所を補完するため
第三に、空港内にはGNSSの受信が不安定になりやすい場所があります。GNSSとは、人工衛星を使って位置を測定する仕組みのことです。スマートフォンの地図アプリやカーナビでも、現在地を把握するために利用されています。
しかし空港には、ターミナルビル、ボーディングブリッジ、格納庫、大型航空機などにより、衛星からの電波が遮られたり反射したりすることで、位置情報が不安定になる場合があります。このような環境では、高精度3次元地図データと車載センサの情報を照らし合わせることが有効です。たとえば、車両が取得した周囲の形状や位置情報を、あらかじめ整備された地図データと比較することで、自分がどこにいるのかを推定しやすくなります。
この処理は、一般に地図照合や自己位置推定と呼ばれます。自己位置推定とは、車両が自分の位置を把握するための技術です。
高精度3次元地図データを用いた地図照合は、GNSSの受信が不安定になった位置から受信状況が回復するまでを補完し、駐機スポット周辺など高い位置精度が求められる場所で有効に機能します。
すべてを車両だけで判断する必要はない
空港には多数の業務車両が存在します。すべての車両に最高級のセンサ構成や高度な計算資源を搭載することは、導入コストや保守性の面で現実的ではない場合があります。
そこで重要になるのが、高精度3次元地図データとダイナミックマップを共通基盤として活用する考え方です。
空港向け自動運転で目指すべき姿は、センサを軽視することではありません。車両センシングを重要な入力として活用しながら、高精度3次元地図データ、リアルタイム情報、運用計画を統合し、空港全体で多層的に安全を確保することです。
車両単体の性能だけに依存するのではなく、空港全体として安全性と運用効率を高める。そのための共通基盤として、高精度3次元地図データとダイナミックマップが活用できます。
空港では何を地図データにするのか
公道向けの地図では、車線、信号機、標識、停止線などが重要な地物になります。一方、空港では、運用ルールと結び付いた空港特有の地物が存在します。自動運転車両が安全に走行するためには、車両が走行してよい範囲、停止すべき位置、進入を避けるべき範囲、作業対象となる区域を正確に理解する必要があります。
これらはカメラやLiDARによる一時的な認識だけではなく、あらかじめ高精度3次元地図データとして整備し、属性情報とともに管理することで、自動運転システムの判断を安定させることができます。
ここでいう属性情報とは、地物の形だけでなく、その場所がどのような意味を持つのかを示す情報です。たとえば、「ここは走行可能な領域である」「ここでは停止が必要である」「ここから先は進入できない」といった情報が該当します。空港では単なる形状だけではなく、走行可否、優先関係、停止条件、作業区域、進入制限などの意味情報を付与することが重要です。
代表的な地物には、次のようなものがあります。
| 区分 | 主な地物 | 自動運転での利用目的 |
| 走行領域 | 誘導路、エプロン、サービス道路 | 走行可能領域の把握、経路生成、逸脱防止に利用。 |
| 停止・誘導 | 停止線、誘導ライン、区画線 | 停止位置、待機位置、推奨走行ルートの判断に利用。 |
| 安全設備 | バリケード、防護柵、進入制限設備 | 接近回避、進入禁止領域の判断、安全マージン設定に利用。 |
| 駐機・作業エリア | 駐機スポット、ゲート、荷捌きエリア | 作業対象エリアの識別、車両の進入・退出制御に利用。 |
これらを高精度に地図化することで、車両は自車位置を地図上の走行ルールと照合しながら、安全な経路選択や停止判断を行いやすくなります。
地図は作って終わりではない
空港向け高精度3次元地図データは、単に一度作成して終わるものではありません。
空港では、工事、通行規制、作業エリアの変更、設備更新などが発生します。そのため、地図データは現実の空港運用に合わせて継続的に更新される必要があります。

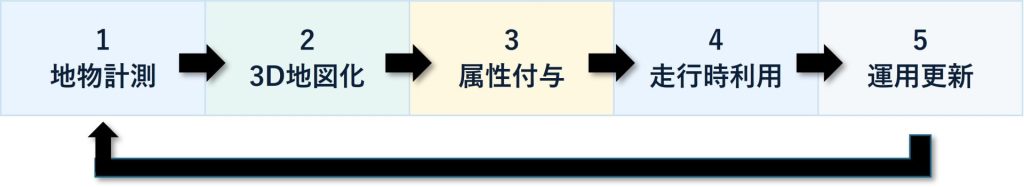

高精度3次元地図データを実際の空港運用に活用するには、計測、地図化、属性付与、走行時利用、運用更新という流れを継続的に回していくことが重要です。
| ステップ | 内容 | 重要なポイント |
| 地物計測 | 空港内の走行領域、停止位置、安全設備、作業区域を計測する。 | 車両が実際に走行する空間を中心に、必要十分な精度で取得する。 |
| 3D地図化 | 計測結果を高精度3次元地図として構造化する。 | 形状だけでなく、車両が判断に使いやすい単位に整理する。 |
| 属性付与 | 走行可否、停止条件、進入制限、作業区域などの意味情報を付与する。 | 自動運転の判断に必要なルールを地図データとして表現する。 |
| 走行時利用 | 車両の自己位置推定、経路計画、停止判断に地図を利用する。 | 車載センサと地図を照合し、認識の安定性を高める。 |
| 運用更新 | 工事、通行規制、作業計画などの変化を反映する。 | 現況と地図の差分を管理し、継続的に安全性を維持する。 |
このワークフローを継続的に運用することで、地図は単なる静的な成果物ではなく、空港運用の変化を反映し続けるデジタルインフラになります。
特に、自動運転車両の導入後は、現場で得られる走行ログや運用上の気づきを地図更新に反映する仕組みが重要です。走行中に得られた情報をもとに、地図の精度や属性情報を見直すことで、より実運用に即した地図基盤へと発展させることができます。
ダイナミックマップが空港の安全運行を支える
高精度3次元地図データは、道路や建物、設備など、固定的な地物を正確に表現する静的データ層として有効です。しかし、空港では航空機やグランドハンドリング車両、作業員、通行規制、工事エリア、作業計画など、時間とともに変化する情報も多く存在します。
そこで重要になるのが、ダイナミックマップです。
高精度3次元地図データが固定的な地物を表現するのに対し、空港では航空機や車両の位置、作業計画、通行規制など、時間とともに変化する情報も活用する必要があります。こうした情報を統合して扱うのがダイナミックマップです。
自動運転車両は、このダイナミックマップを参照することで、現在の空港運用状況に応じた走行判断や停止判断を行いやすくなります。たとえば、一定期間の通行規制や工事区域は準静的データとして扱い、駐機スポット利用状況や作業予定は準動的データとして扱い、車両位置や航空機位置などは動的データとして扱います。
これらを統合することで、視認性が低い場面や広域の状況把握が必要な場面でも、リスクを早期に把握しやすくなります。
| 階層 | 更新頻度 | 空港での例 | 役割 |
| 動的データ | リアルタイム | 航空機位置、車両位置、作業員位置、気象情報、センサ情報 | 現在の状況を反映し、即時判断に利用。 |
| 準動的データ | 比較的短周期 | 駐機スポット利用状況、車両配車計画、航空機到着予定、作業スケジュール | 運用計画や予定を反映。 |
| 準静的データ | 一定期間ごと | 工事区域、通行規制、仮設施設、作業エリア | 期間限定の制約や変更を表現。 |
| 静的データ | 長期間変化しない | 誘導路、エプロン、駐機スポット、建物、標識類 | 高精度3次元地図データの中核。基準となる空間情報。 |
空港における自動運転や運行管理の高度化は、これらの情報を統合的に活用することで実現されます。自動運転車両は静的な高精度3次元地図データだけを利用するのではなく、ダイナミックマップ上で統合された各種情報を参照しながら、安全かつ効率的な判断を行うことになります。
ダイナミックマップの国際標準化と今後の展望
今後の展望を考えるうえで重要なのは、高精度3次元地図データとダイナミックマップを別々のものとして捉えるのではなく、高精度3次元地図データを静的データ層として含むダイナミックマップ全体を、空港デジタルインフラとして発展させる視点です。
現在、空港ごとに設備構成、情報管理方法、運用ルール、データ形式が異なるため、自動運転システムや空港DXシステムを横展開するには多くの個別対応が必要です。そのため、ダイナミックマップのデータモデルを共通化し、国際的に活用しやすい形に整備していくことが重要になります。
ダイナミックマップのデータモデルが国際標準として整備されれば、世界中の空港が共通の枠組みで空間情報と運用情報を扱えるようになります。
これは、単なる地図仕様の統一ではありません。自動運転車両、空港デジタルツイン、運行支援システム、地上作業の支援システムなどをつなぐ共通プラットフォームの整備を意味します。
こうしてダイナミックマップが、自動運転車両と運用システムを連携させる共通デジタル基盤として発展していくことが期待されます。
ダイナミックマッププラットフォームは、高精度3次元地図データの整備だけでなく、空間情報基盤の社会実装を通じて、安全で効率的な次世代空港の実現に貢献していきます。
